變電所電氣主接線設計是依據變電所的最高電壓等級和變電所的性質選擇的接線方式,是整個變電所設計的核心技術,它對變電所內電氣設備選擇與布置,繼電保護和自動裝置的設計,變電所總平面布置的設計都起著重要的作用.電氣主接線的設計應從可靠性,靈活性,和經濟性綜合考量,它通常有以下幾種方式.

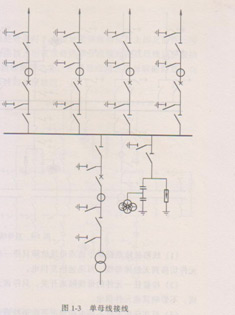

一.單母線接線方式
這種接線方式的特點是只設一條匯流母線,電源和負荷均通過一臺斷路器接到母線上,它是母線制接線中最簡單的一種接線.它的優點是接線單間清晰,設備少,造價低,操作方便.
二.單母線分段接線
這種方式是用斷路器將母線分段,分段后母線和母線間隔開關可分段輪流檢修.這種接線方式除了有單母線的優點外還提高了靈活性與可靠性.

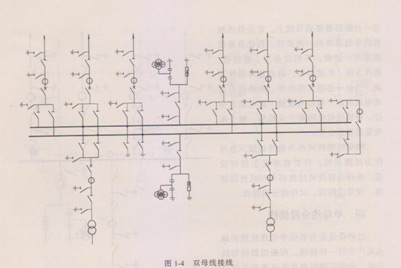

三.雙母線接線
這種接線,每一元件通過一臺斷路器和兩組隔離開關連接到兩組母線上,兩組母線間通過母線聯絡斷路器連接,它克服了單母線接線在設備檢修時需要停電的缺點.有較高的可靠性與靈活性,是較常用的一種接線方式.

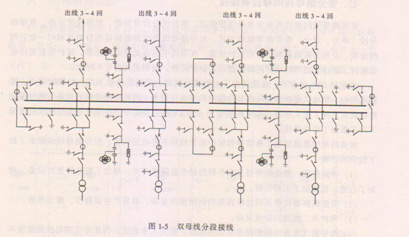

四.雙母線分段接線
當雙母線接線配電裝置的進出線回路數較多時,為增加可靠性和靈活性,在雙母線中的一條或兩條母線上加分段斷路器,形成了雙母線單分段或雙母雙分段接線.這種方式克服了雙母線接線存在全停可能性的缺點,縮小了故障停電范圍,進一步提高接線的可靠性.
五.3/2斷路器接線

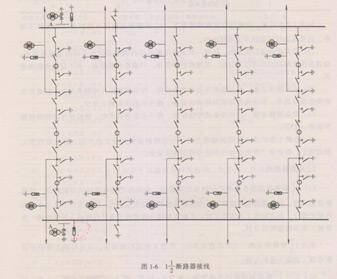

3/2斷路器接線如圖所示:
它是在兩條母線之間串接三臺斷路器,組成一個完整串,每串中兩臺斷路器之間引出一回線路,每一元件占有3/2臺斷路器.
除了以上幾種外還有帶旁路
管型母線方式，雙母線雙斷路器,4/3斷路器等等.
